Newton-Raphson Method

Tayler Series

테일러 급수는, 임의의 함수를 무한개의 다항식을 더하여 근사하는 방법이다.

$$\begin{gathered} f(x)=f(a)+f^{\prime }(a)(x-a)+\frac{f^{\prime \prime }(a)}{2!}(x-a{)}^2+\frac{f^{\prime \prime \prime }(a)}{2!}(x-a{)}^3\cdots \\ =\sum _{n=0}^{\infty }\frac{f^n(a)}{n!}(x-a{)}^n \end{gathered}$$

보통 테일러 급수는 1차 함수로 근사할 때 많이 사용한다.

Newton-Rahpson method

뉴턴 랍슨 메서드의 핵심은, iterative 접근이다.

1변수 함수에서 Newton-Rahpson method

다음과 같은 함수가 있다고 하자. 우리가 하고 싶은 것은 이 함수의 근 을 찾는 것이다. 그러기 위해서 테일러 시리즈를 사용해보자. 이 함수 f는 1차까지만 근사하면 다음과 같다.

$$f(x)=f(a)+f^{\prime }(a)(x-a)$$

이 때, 이 근사를 시작하는 점, a를 x_i로 주면,

$$f(x)=f(x_i)+f^{\prime }(x_i)(x-x_i)$$

그렇다면 이 xi로 시작해서 이 함수를 근사했으므로, 근사한 식을 0으로 만드는 것이 답이다. **이 근사된 함수로 나온 solution을 x(i+1) 이라 하자.**

$$\begin{gathered} f(x_{i+1})=f(x_i)+f^{\prime }(x_i)(x_{i+1}-x_i) \\ f(x_{i+1})=f(x_i)+f^{\prime }(x_i)(\Delta x) \\ f(x_{i+1})=0을만족하는점이다. \end{gathered}$$

우리는 x_(i+1)을 찾고 싶으므로, 위의 가정들을 식에 다 집어넣으면,

$$\begin{gathered} f(x_{i+1})=f(x_i)+f^{\prime }(x_i)(\Delta x_i)=0 \\ \Delta x_i=-\frac{f(x_i)}{f^{\prime }(x_i)} \end{gathered}$$

따라서, 우리가 원하는 x_(i+1) 은 다음과 같다.

$$x_{i+1}=x_i+\Delta x_i$$

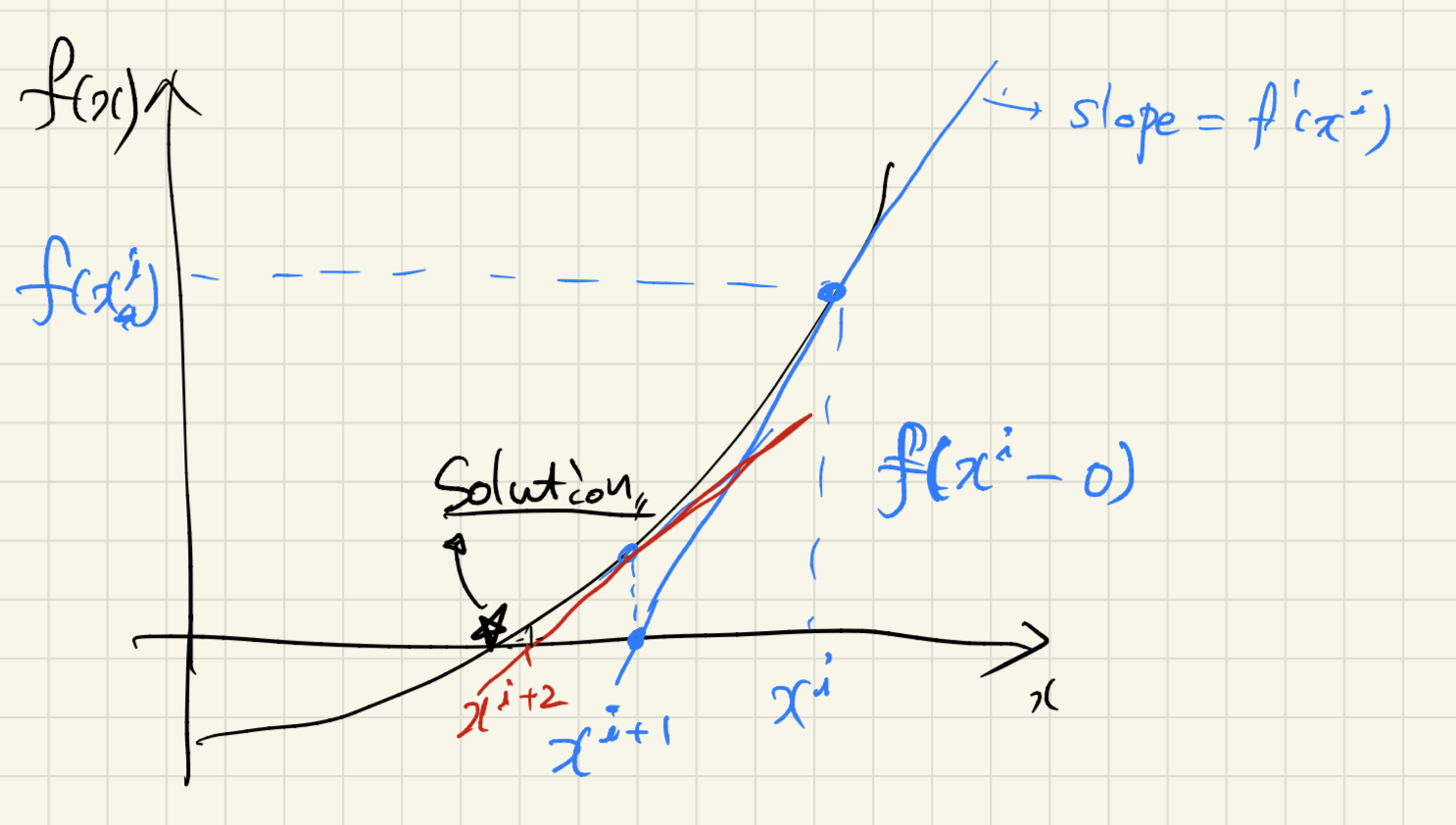

나온 x_(i+1)을 다시 a로 넣고, 이 작업을 반복하게 되면, 해 근처에 갔을 때, 델타 x가 매우 작아진다. 이 때, 우리는 해를 찾았다고 return 해준다.

일반화된 Newton-Rahpson method

그렇다면, 식이 2개, 변수가 2개인 벡터 함수에서는 어떻게 근사할 수 있을까?

$$\overrightarrow{f}(x,y)=\left[\begin{array}{c}{f}_1(x,y)\\ f_2(x,y)\end{array}\right]$$

각각을 테일러 시리즈로 전개하자. 1차항 까지.

$$\begin{gathered} f_1(x_{i+1},y_{i+1})=f_1(x_i,y_i)+\frac{\partial f_1}{\partial x}(x_i,y_i)(\Delta x_i)+\frac{\partial f_1}{\partial y}(x_i,y_i)(\Delta y_i)=0 \\ {f}_2(x_{i+1},y_{i+1})=f_2(x_i,y_i)+\frac{\partial f_2}{\partial x}(x_i,y_i)(\Delta x_i)+\frac{\partial f_2}{\partial y}(x_i,y_i)(\Delta y_i)=0 \end{gathered}$$

우변이 0인 이유는 위에서 설명한 것과 같은 의미 이다. 우리는 0이 되는 x, y를 찾고 싶은 것이기에 근사한 식에서 함수값이 0이 될 때, x*(i+1), y*(i+1) 이 필요하다. 편미분 후 x_i, y_i를 넣는 것을 생략해서 표현하면,

$$\left[\begin{array}{cc}\frac{\partial f_1}{\partial x}& \frac{\partial f_1}{\partial y}\\ \frac{\partial f_2}{\partial x}& \frac{\partial f_2}{\partial y}\end{array}\right]\left[\begin{array}{c}\Delta x_i\\ \Delta y_i\end{array}\right]=\left[\begin{array}{c}-f_1(x_i,y_i)\\ -f_2(x_i,y_i)\end{array}\right]$$

여기서,

$$J=\left[\begin{array}{cc}\frac{\partial f_1}{\partial x}& \frac{\partial f_1}{\partial y}\\ \frac{\partial f_2}{\partial x}& \frac{\partial f_2}{\partial y}\end{array}\right]$$

J를 자코비안 행렬 이라 한다.

$$\Delta \overrightarrow{h}=\left[\begin{array}{c}\Delta x_i\\ \Delta y_i\end{array}\right]={\left[\begin{array}{cc}\frac{\partial f_1}{\partial x}& \frac{\partial f_1}{\partial y}\\ \frac{\partial f_2}{\partial x}& \frac{\partial f_2}{\partial y}\end{array}\right]}^{-1}\left[\begin{array}{c}-f_1(x_i,y_i)\\ -f_2(x_i,y_i)\end{array}\right]$$ $$\begin{gathered} x_{i+1}=x_i+\Delta x_i \\ {y}_{i+1}=y_i+\Delta y_i \end{gathered}$$

이므로 업데이트가 가능하다. 역시나 초기값 설정이 필요하다!

Position Analysis

이전 글에서 우리는 제약식들이 모인 벡터함수 C를 정의했다. 우리는 결국 벡터함수 C = 0 이되는 해, 즉 q 벡터를 찾는 것이 목적이다. 따라서 우리는 이 벡터 함수 C를 테일러 시리즈로 근사한 뒤 Newton-Rahpson method 를 사용해서 해를 구하자! 그러기 위해서는 벡터함수 C를 근사화 해야 한다. 테일러 시리즈를 적용하면,

$$\overrightarrow{C}(\overrightarrow{q_{i+1}},t)=\overrightarrow{C}(\overrightarrow{q_i},t)+C_{q_i}\Delta \overrightarrow{q_i}=0$$ $$C_{q_i}=\frac{\partial \overrightarrow{C}}{\partial \overrightarrow{q_i}}=\left[\begin{array}{ccc}\frac{\partial C_1}{\partial q_1}& \dots & \frac{\partial C_1}{\partial q_n}\\ ⋮& & ⋮\\ \frac{\partial C_m}{\partial q_1}& \dots & \frac{\partial C_m}{\partial q_n}\end{array}\right]$$

C 행렬은 자코비안 행렬이다. 따라서,

$$\Delta \overrightarrow{q_i}=-[C_{q_i}{]}^{-1}\overrightarrow{C}(\overrightarrow{q_i},t)$$ $$\overrightarrow{q_{i+1}}=\overrightarrow{q_i}+\Delta \overrightarrow{q_i}$$

로 q벡터를 구할 수 있다. 이를 반복하다가 특정 조건일 때, 우리는 반복을 멈추고 return 하면되는데,

$$\begin{gathered} |\Delta \overrightarrow{q_i}|<{ϵ}_1 \\ OR \\ |\overrightarrow{C}(\overrightarrow{q_i},t)|<{ϵ}_2 \end{gathered}$$

두 식의 의미는, 하나는 다가가는 step size이고, 두번째는 함수값의 size 차이이다.

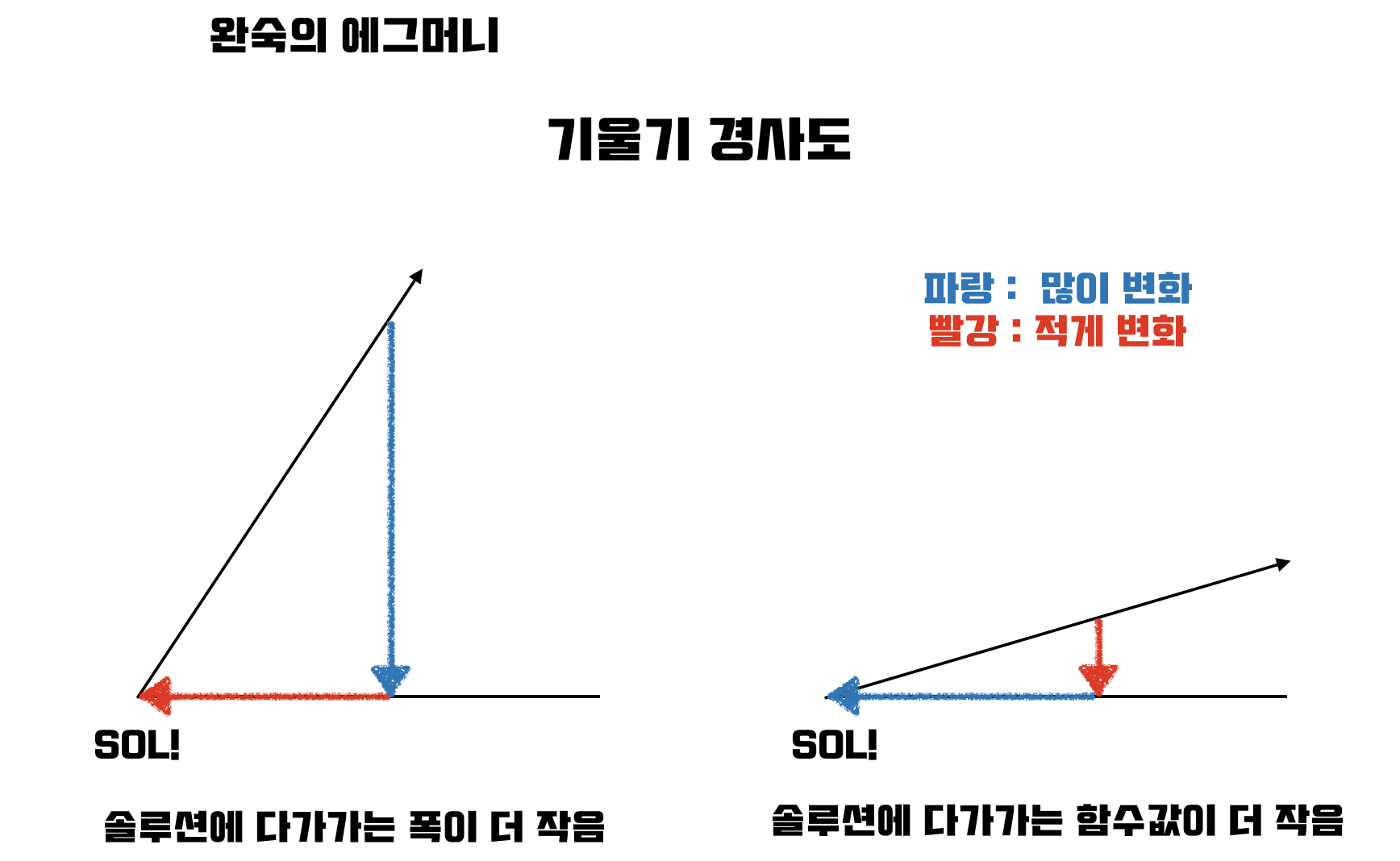

해답을 찾아가는 과정에는 다음과 같이 두가지의 기준을 세울 수 있으므로, 두 기준에 대해서 iteration을 멈춘다.

Notice

우리는 t가 변수가 아닌 것에 주목해야 한다. 우리는 해를 수치적으로 구할 것이기 때문이다. t가 0일 때, q벡터의 초기값을 임의로 잡고, Newton 메서드, q 구함. t가 0.01 일 때, q벡터의 초기값을 임의로 잡고, newton 메서드 , q 구함. 따라서 t는 상수로 생각하고 우리는 문제를 푼다.

Velocity Analysis

같은 방법으로 제약식이 주어졌을 때, 우리가 궁금한 것은 q_dot 벡터이다.

$$\overrightarrow{C}(\overrightarrow{q},t)=\overrightarrow{0}$$

이므로,

$$\frac{d\overrightarrow{C}(\overrightarrow{q},t)}{dt}=\frac{d\overrightarrow{C}}{d\overrightarrow{q}}\cdot \stackrel{\cdot }{\overrightarrow{q}}+\stackrel{\cdot }{\overrightarrow{C}}=C_q\cdot \stackrel{\cdot }{\overrightarrow{q}}+\overrightarrow{C_t}=\overrightarrow{0}$$ $$\begin{gathered} \overrightarrow{C_t}=\left[\begin{array}{c}\frac{d{C}_1}{dt}\\ \frac{d{C}_2}{dt}\\ ⋮\\ \frac{d{C}_{n_c}}{dt}\end{array}\right] \\ {n}_c=제약식의갯수 \end{gathered}$$

Ct 벡터는 t에 대해 미분한 벡터이므로, Driving constraint 식 이외 항은 0이다. 따라서 결론적으로,

$$\begin{gathered} C_q\cdot \stackrel{\cdot }{\overrightarrow{q}}=-\overrightarrow{C_t} \\ \stackrel{\cdot }{\overrightarrow{q}}=-[C_q{]}^{-1}\overrightarrow{C_t} \end{gathered}$$

이다.

Acceleration Analysis

제약식을 두번 미분해서, q_twodot 을 구하면 된다.

$$\frac{d^2\overrightarrow{C}(\overrightarrow{q},t)}{d{t}^2}=\frac{d}{dt}[\frac{d\overrightarrow{C}}{d\overrightarrow{q}}\cdot \stackrel{\cdot }{\overrightarrow{q}}+\stackrel{\cdot }{\overrightarrow{C}}]=\frac{d}{dt}[C_q\cdot \stackrel{\cdot }{\overrightarrow{q}}+\overrightarrow{C_t}]=\overrightarrow{0}$$

결과적으로,

$$\begin{gathered} C_q\cdot \stackrel{\cdot \cdot }{\overrightarrow{q}}=\overrightarrow{Q_d} \\ \stackrel{\cdot \cdot }{\overrightarrow{q}}=[C_q{]}^{-1}\overrightarrow{Q_d} \\ \overrightarrow{Q_d}=-(C_q\stackrel{\cdot }{\overrightarrow{q}}{)}_q\stackrel{\cdot }{\overrightarrow{q}}-2C_{qt}\stackrel{\cdot }{\overrightarrow{q}}-\overrightarrow{C_{tt}} \end{gathered}$$
