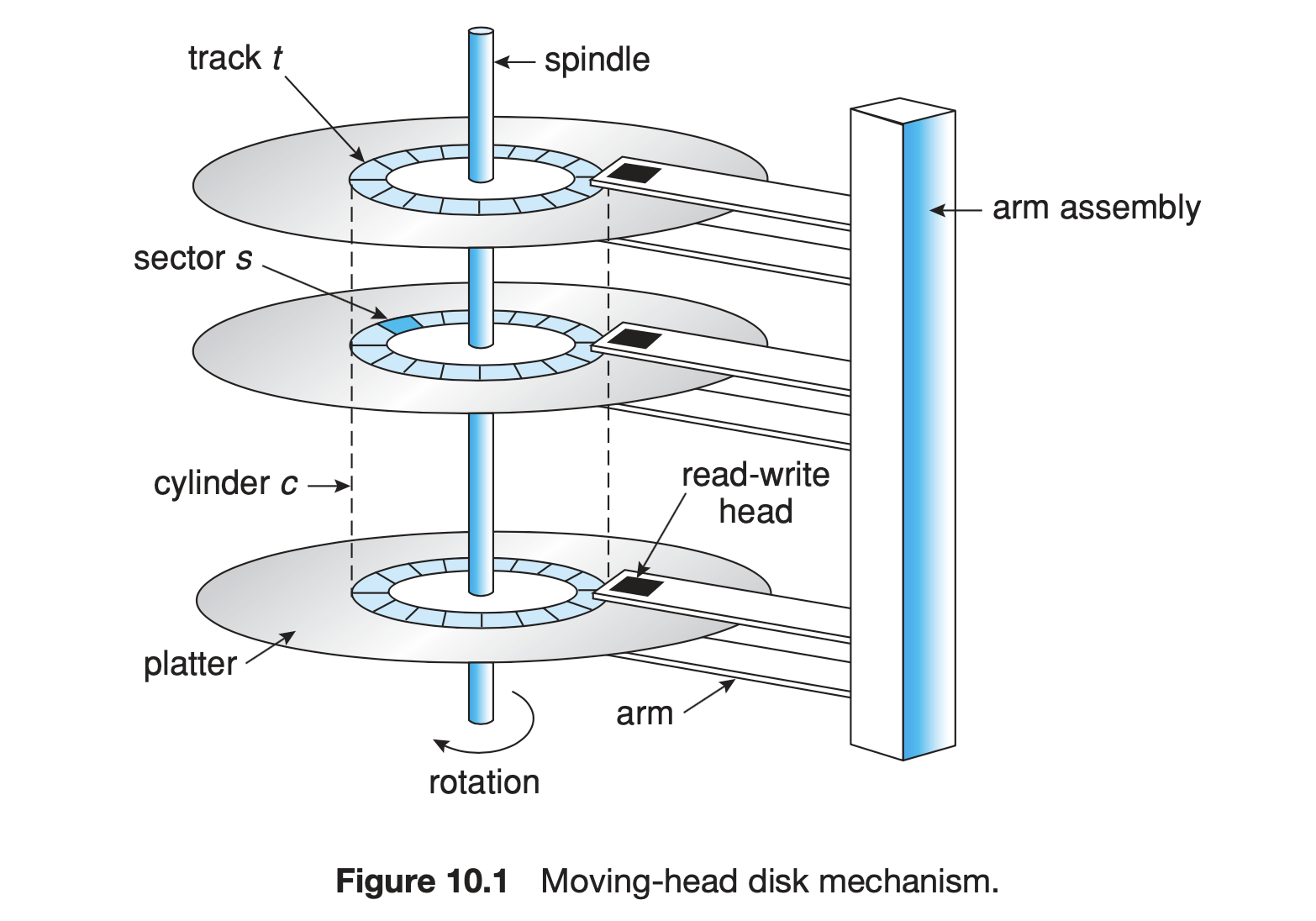

위 그림은 하드디스크의 구조이다.
- platter
- 실제 데이터를 기록하는 자성을 가진 원판이다. platter는 그림과 같이 여러 개가 존재하고 앞뒤로 사용할 수 있다. 한 platter는 여러 개의 track으로 이루어져 있다.
- track
- platter의 동심원을 이루는 하나의 영역이다.
- sector
- 하나의 track을 여러 개로 나눈 영역을 sector라 한다. sector size는 일반적으로 512 bytes이며 주로 여러 개를 묶어서 사용한다.
- cylinder
- 한 cylinder는 모든 platter에서 같은 track 위치의 집합을 말한다.
앞서 sector는 여러 개로 묶어서 사용한다고 했는데, 이를 블록(block)이라 한다. 하드디스크는 블록 단위로 읽고 쓰기 때문에 block device 라고 불리기도 한다.
하드디스크가 블록 단위로 읽고 쓰는 것을 확인할 수 있는 간단한 방법은 메모장 프로그램에서 알파벳 a만을 적고 저장해보자. a는 character로 1byte 크기를 갖는데, 실제 저장된 텍스트 파일의 속성을 확인하면 디스크에 4KB(하나의 block size) 가 할당되는 것을 확인할 수 있다.(실제 디스크 할당 크기는 운영체제마다 다르다.)
따라서 디스크는 비어있는 블록들의 집합이라고 볼 수 있다.(pool of free blocks) 그렇다면 운영체제는 각각의 파일에 대해 free block을 어떻게 할당할까? 다음글에서 알아보자.
Reference
- KOCW 양희재 교수님 - 운영체제
- 양희재 교수님 블로그(시험 기출 문제)
- codemcd 님의 정리글
- Operating System Concepts, 9th Edition - Abraham Silberschatz
